• Estándares:
  IEC/EN 60898-1
  IEC/EN 60947-2
  UL 1077
• Nombre del producto:

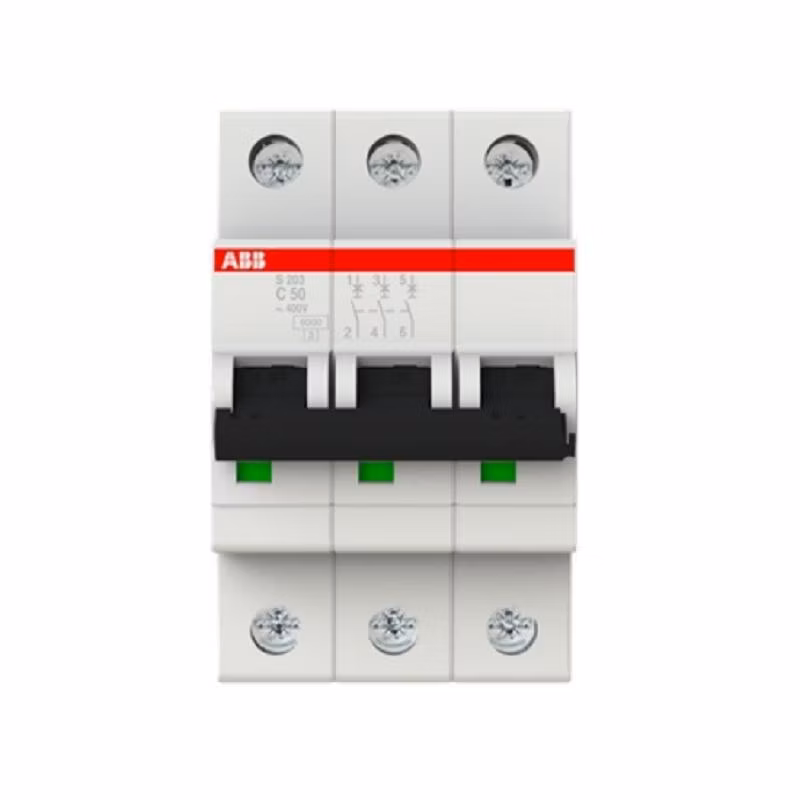

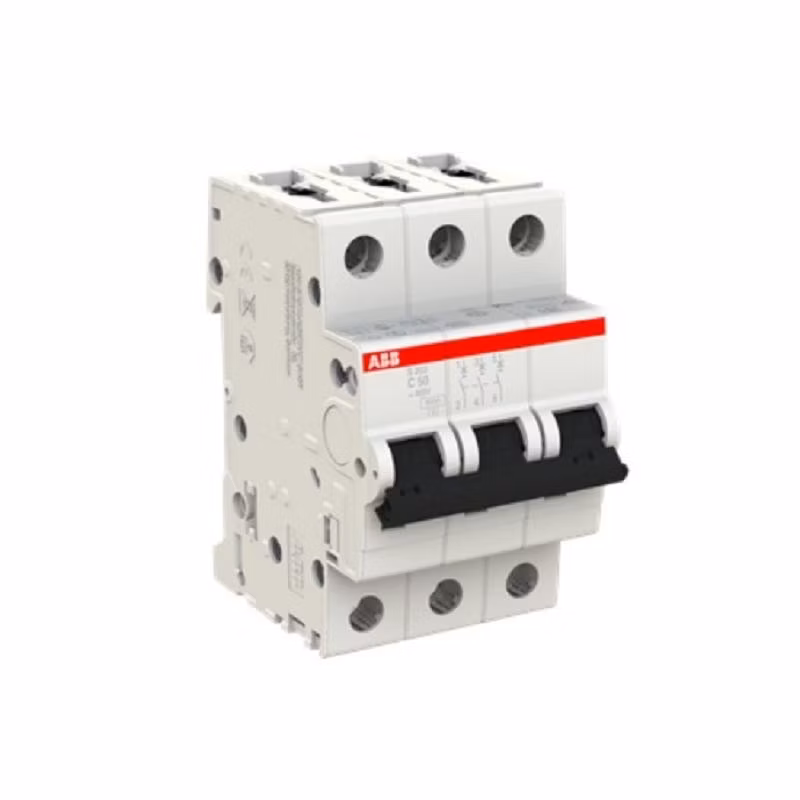

  Disyuntor miniatura
• Característica de desconexión:
  C
• La tensión nominal (UR):
  400 V AC
• Tensión de funcionamiento nominal:
  Conforme a IEC 60898-1 400 V AC
  Conforme a IEC 60947-2 440 V CA
• La tensión de funcionamiento:
  Máximo (Incl. La tolerancia) 440 V CA
  Un mínimo de 12 V AC
  Un mínimo de 12 V CC
• Tensión de aislamiento nominal (IU):
  Según IEC/EN 60664-1 440 V
• Impulso nominal tensión de ruptura (UIMP):
  4 kV
  A 2000 m 5 kV
  A nivel del mar 6.2 kV
• Tensión de ensayo dieléctrico:
  50/60 Hz, 1 min: 2 kV
• Tipo de tensión de entrada:
  AC
• Corriente nominal (In):
  50 A
• Capacidad nominal Short-Circuit (CIE):
  (230 V AC) 6 kA
  (400 V AC) 6 kA
• Ultimate Short-Circuit nominal de la capacidad de ruptura (ICU):
  (230 V AC) 20 kA
  (400 V AC) el 10 kA
  (440 V AC) el 10 kA
• Condicional Short-Circuit nominal de corriente (SC):
  (230 V) 20 kA
  (400 V) 20 kA
• Servicio de clasificado Short-Circuit Capacidad de ruptura (ICS):
  (230 V AC) el 15 de kA
• Frecuencia (f):
  50 Hz
• Frecuencia (f):
  50 / 60 Hz
• La pérdida de potencia:
  9,75 W
  En condiciones nominales de funcionamiento por la Pole 3,25 W
• Conexión de alimentación:
  Arbitrariedad
• Indicación de la posición de contacto:
  Rojo/Verde Apagado
• La limitación de energía de la clase:
  3
• Resistencia eléctrica:
  Ciclo de CA 10000.
• Resistencia mecánica (Nendu):
  Ciclo de 20000
• Número de polos:
  3
• Número de polos protegido:
  3
• Categoría de sobretensión:
  III
• Gama de productos:
  S200
• Par de apriete:
  2.8 N·m
• Tipo de terminales de tornillo:
  Failsafe bi-direccional de elevación del cilindro de la Terminal
• El accionador marcas:
  I/O.
• Material del actuador:
  El aislamiento del grupo II, Negro, se pueda sellar
• Material de la carcasa:
  El aislamiento del grupo II, RAL 7035
• Montaje en carril DIN:
  A35-15 (35 x 15 mm de raíl de montaje) conforme a IEC 60715
  ª35-7.5 (35 x 7,5 mm de raíl de montaje) conforme a IEC 60715
• Posición de montaje:
  Cualquier
• Destornillador recomendado:
  Pozidriv 2
• Accesorios disponibles:
  Sí
• La capacidad de conexión:
  Barra 10 / 10 mm².
  Flexible con férula 0,75 ... 25 mm².
  Flexible 0.75 ... 25 mm².
  0.75 rígida ... 35 mm².
  Varado 0,75 ... 35 mm².
• Tamaño de instalación:
  Según la norma DIN 43880 1
• Tipo de terminal:
  Terminales de tornillo

El medio ambiente

• La temperatura del aire:
  El funcionamiento de -25 ... +55 °C
  Storage -40 ... +70 °C
• La temperatura del aire de referencia:
  30 °C
• Grado de protección:
  IP20
  El gabinete con cubierta IP40
• Grado de contaminación:
  3
• Condiciones ambientales:
  Los ciclos de 28
  Con 55°C / 90-96 %
  Y 25°C / 95-100 %
